Bảo trì hệ thống thủy lực không đúng cách đang là nguyên nhân khiến không ít dây chuyền sản xuất bất ngờ dừng hoạt động, kéo theo hàng giờ downtime và thiệt hại doanh thu đáng kể. Phần lớn những sự cố này bắt nguồn từ dầu nhiễm bẩn, rò rỉ âm thầm hoặc lịch bảo trì bị bỏ sót – những vấn đề hoàn toàn có thể phòng ngừa nếu doanh nghiệp xây dựng được quy trình bảo trì bài bản.
Bài viết dưới đây của Quasoft sẽ tổng hợp đầy đủ cấu tạo hệ thống, dấu hiệu cảnh báo, quy trình chuẩn kỹ thuật, lịch bảo trì khuyến nghị và cách ứng dụng công nghệ để bộ phận kỹ thuật có thể áp dụng ngay.
Bảo trì hệ thống thuỷ lực là gì? Vì sao doanh nghiệp cần bảo trì hệ thống thuỷ lực
Hệ thống thủy lực là tập hợp các thiết bị: bơm, van, xi lanh, motor, đường ống, hoạt động dựa trên nguyên lý truyền lực bằng chất lỏng áp suất cao, được sử dụng phổ biến trong máy ép, máy xúc, dây chuyền đóng gói, thiết bị nâng hạ và nhiều loại máy công nghiệp khác.
Bảo trì hệ thống thủy lực là toàn bộ các hoạt động kiểm tra, vệ sinh, thay thế linh kiện và hiệu chỉnh được thực hiện định kỳ nhằm giữ cho hệ thống vận hành đúng thông số kỹ thuật, hạn chế tối đa hỏng hóc ngoài kế hoạch.
Xem thêm: Bảo trì hệ thống khí nén: Quy trình chuẩn cho nhà máy
Cấu trúc hệ thống thuỷ lực và những bộ phận cần bảo trì
Muốn xây dựng quy trình bảo trì hiệu quả, đội ngũ kỹ thuật cần hiểu rõ vai trò và điểm yếu của từng cụm chi tiết trong hệ thống. Dưới đây là những thành phần chính cần được đưa vào kế hoạch bảo trì thiết bị thủy lực.

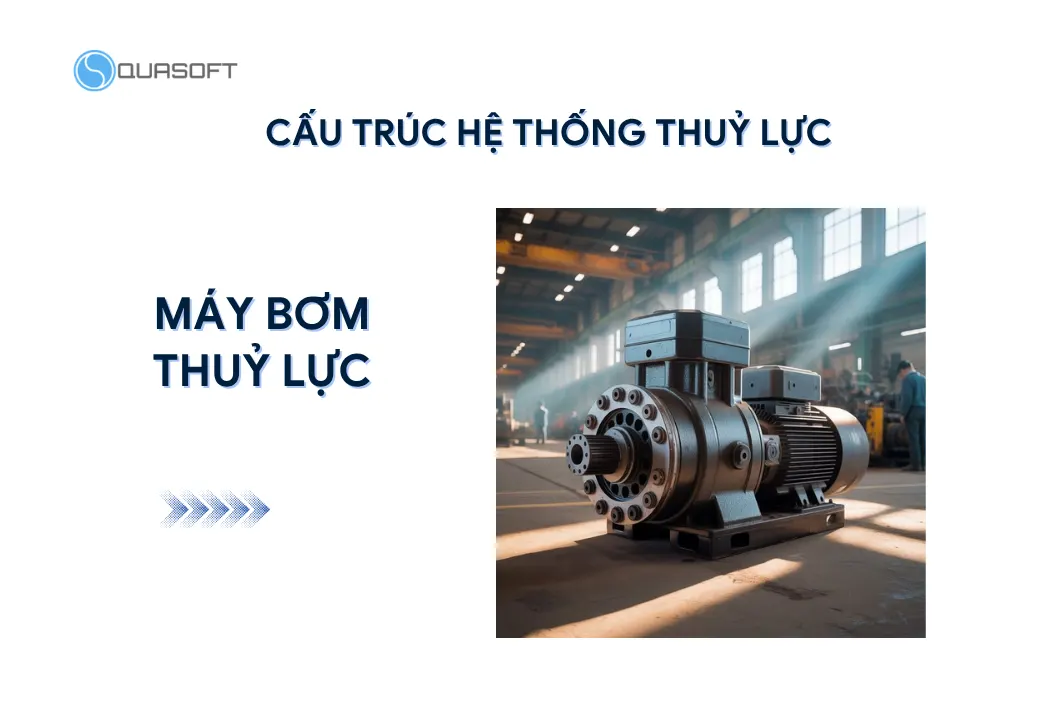

Bơm thủy lực
Bơm là bộ phận chuyển đổi năng lượng cơ học thành dòng dầu áp suất cao, đóng vai trò cung cấp năng lượng cho toàn hệ thống.
Tùy vào ứng dụng, doanh nghiệp thường sử dụng bơm bánh răng, bơm cánh gạt hoặc bơm piston, mỗi loại có ngưỡng áp suất và độ bền khác nhau nhưng đều có chung đặc điểm là phải chịu tải liên tục nên rất nhạy cảm với chất lượng dầu.
Công tác bảo trì bơm thủy lực cần tập trung vào những điểm sau:
- Lắng nghe tiếng ồn khi khởi động và trong suốt quá trình vận hành, vì tiếng rít hoặc tiếng kim loại va chạm thường là dấu hiệu bơm thiếu dầu hoặc có khí lẫn trong đường hút
- Đo độ rung định kỳ để phát hiện sớm tình trạng lệch trục hoặc mòn bạc đạn bên trong
- Đảm bảo dầu luôn đủ mức và sạch trước khi bơm khởi động, tuyệt đối không để bơm chạy khô dù chỉ trong thời gian ngắn
- Kiểm tra đường ống hút để tránh tình trạng khí lọt vào làm mòn nhanh các bề mặt kim loại bên trong bơm
- Theo dõi áp suất đầu ra so với thông số thiết kế; áp suất giảm dần theo thời gian thường báo hiệu khe hở bên trong bơm đã bị mòn
Van thủy lực
Van đảm nhiệm việc điều tiết hướng đi, áp suất và lưu lượng dòng dầu, quyết định độ chính xác trong từng chuyển động của máy. Hệ thống thường có nhiều loại van phối hợp với nhau:
- Van điều khiển hướng để đổi chiều dòng dầu
- Van an toàn để giới hạn áp suất tối đa
- Van tiết lưu để kiểm soát tốc độ và van một chiều để ngăn dầu chảy ngược.
Do có khe hở cơ khí rất nhỏ, van thủy lực cực kỳ nhạy cảm với bụi bẩn và cặn dầu, chỉ một hạt tạp chất nhỏ cũng có thể khiến van kẹt hoặc đóng mở không chính xác
Khi bảo trì van thủy lực, cần lưu ý:
- Vệ sinh định kỳ thân van và các rãnh trượt để loại bỏ cặn bẩn tích tụ theo thời gian
- Kiểm tra khả năng đóng/mở của van có dứt khoát hay bị trễ, rung giật bất thường
- Đối chiếu áp suất cài đặt trên van an toàn với thông số kỹ thuật gốc, vì lò xo van có thể yếu dần sau thời gian dài sử dụng
- Quan sát các gioăng làm kín tại thân van, thay thế ngay khi phát hiện rò rỉ dù là nhỏ
Xi lanh và motor thủy lực
Đây là cơ cấu chấp hành, chuyển năng lượng thủy lực thành chuyển động cơ học để nâng, đẩy, ép hoặc quay – xi lanh tạo ra chuyển động tịnh tiến, trong khi motor thủy lực tạo ra chuyển động quay liên tục.
Vì chịu lực trực tiếp và hoạt động liên tục, đây cũng là cụm chi tiết dễ hao mòn nhất trong toàn hệ thống nếu không được chăm sóc đúng cách.
Các hạng mục cần kiểm tra định kỳ gồm:
- Quan sát bề mặt ty piston có trầy xước, rỗ hoặc cong vênh hay không, vì chỉ một vết xước nhỏ cũng có thể làm phớt nhanh hỏng
- Kiểm tra phớt làm kín tại hai đầu xi lanh, thay thế ngay khi xuất hiện dấu hiệu rò rỉ dầu dọc theo ty piston
- Đánh giá hành trình xi lanh có diễn ra trơn tru, đều đặn hay bị giật cục, chậm hơn thiết kế ban đầu
- Với motor thủy lực, cần lắng nghe tiếng ồn khi quay và đo tốc độ thực tế so với tốc độ danh định để phát hiện hao mòn bên trong
- Vệ sinh bề mặt ty piston thường xuyên và tránh để vật lạ, bụi công nghiệp bám vào trong quá trình máy dừng hoạt động
Dầu thủy lực và bộ lọc dầu
Dầu thủy lực không chỉ truyền lực mà còn đảm nhiệm ba chức năng quan trọng khác: bôi trơn các bề mặt chuyển động, làm mát hệ thống và bảo vệ chi tiết kim loại khỏi ăn mòn.
Chính vì vậy, chất lượng dầu xuống cấp gần như luôn kéo theo hàng loạt vấn đề ở những bộ phận khác. Bộ lọc dầu đóng vai trò là tuyến phòng thủ đầu tiên, thường được bố trí tại nhiều vị trí như lọc hút, lọc hồi và lọc áp cao, có nhiệm vụ giữ lại bụi bẩn và mạt kim loại trước khi chúng lan sang bơm, van và xi lanh.
Để duy trì chất lượng dầu và hiệu quả lọc, doanh nghiệp cần:
- Kiểm tra mức dầu trong thùng chứa và bổ sung kịp thời khi thiếu hụt
- Quan sát màu sắc, độ trong của dầu; dầu chuyển đen, đục hoặc có mùi khét là dấu hiệu cần xử lý ngay
- Đo độ nhớt định kỳ, vì độ nhớt quá cao hoặc quá thấp đều làm giảm hiệu quả bôi trơn và truyền lực
- Kiểm tra chỉ báo tắc lọc hoặc đo chênh áp trước và sau lọc để biết thời điểm cần vệ sinh hoặc thay lõi lọc
- Chỉ sử dụng đúng loại dầu và lọc đạt tiêu chuẩn theo khuyến cáo của nhà sản xuất thiết bị, tránh trộn lẫn nhiều loại dầu khác nhau
Đường ống, khớp nối và bình tích áp
Đường ống và khớp nối dẫn dầu giữa các cụm thiết bị, bao gồm cả ống cứng cố định và ống mềm chịu áp lực cao ở những vị trí có chuyển động.
Đây là khu vực dễ phát sinh rò rỉ nhất nếu lắp đặt hoặc bảo trì không đúng cách, đặc biệt khi hệ thống hoạt động ở áp suất và nhiệt độ cao trong thời gian dài. Bình tích áp thường ở dạng màng hoặc piston giúp ổn định áp suất và giảm sốc thủy lực khi tải trọng thay đổi đột ngột.
Những hạng mục cần đưa vào kế hoạch bảo trì gồm:
- Rà soát toàn bộ điểm để phát hiện dấu hiệu rò rỉ hoặc lỏng khớp
- Quan sát bề mặt ống mềm có nứt, phồng, xoắn hoặc mòn lớp bảo vệ bên ngoài hay không
- Siết lại các mối nối bị lỏng đúng lực khuyến cáo, tránh siết quá tay gây nứt ren hoặc hỏng gioăng
- Kiểm tra và nạp lại khí nitơ cho bình tích áp theo định kỳ, vì thiếu khí sẽ khiến hệ thống rung giật và giảm khả năng giảm sốc
- Thay thế ngay đoạn ống hoặc khớp nối đã đến hạn sử dụng, thay vì chờ đến khi rò rỉ mới xử lý
Xem thêm: Bảo trì hệ thống điện nhà máy: Quy trình 4 bước và CMMS
Dấu hiệu cảnh báo hệ thống thuỷ lực cần bảo trì
Một số dấu hiệu dưới đây cho thấy hệ thống cần được kiểm tra ngay, bất kể đang ở giai đoạn nào trong chu kỳ bảo trì:
- Tiếng ồn hoặc độ rung bất thường phát ra từ bơm khi vận hành
- Áp suất làm việc sụt giảm hoặc dao động không ổn định
- Dầu chuyển màu đen, đục hoặc có mùi khét bất thường
- Xuất hiện vệt dầu rò rỉ tại khớp nối, phớt xi lanh hoặc thân van
- Nhiệt độ dầu tăng cao bất thường, thường vượt ngưỡng an toàn khoảng 60°C
- Xi lanh hoạt động chậm, giật cục hoặc không đạt hành trình như thiết kế
- Chu kỳ vận hành của máy kéo dài hơn bình thường dù tải trọng không đổi
Phát hiện sớm những dấu hiệu này giúp bộ phận kỹ thuật can thiệp trước khi sự cố nhỏ trở thành hỏng hóc lớn, tránh phải dừng cả dây chuyền để sửa chữa khẩn cấp.

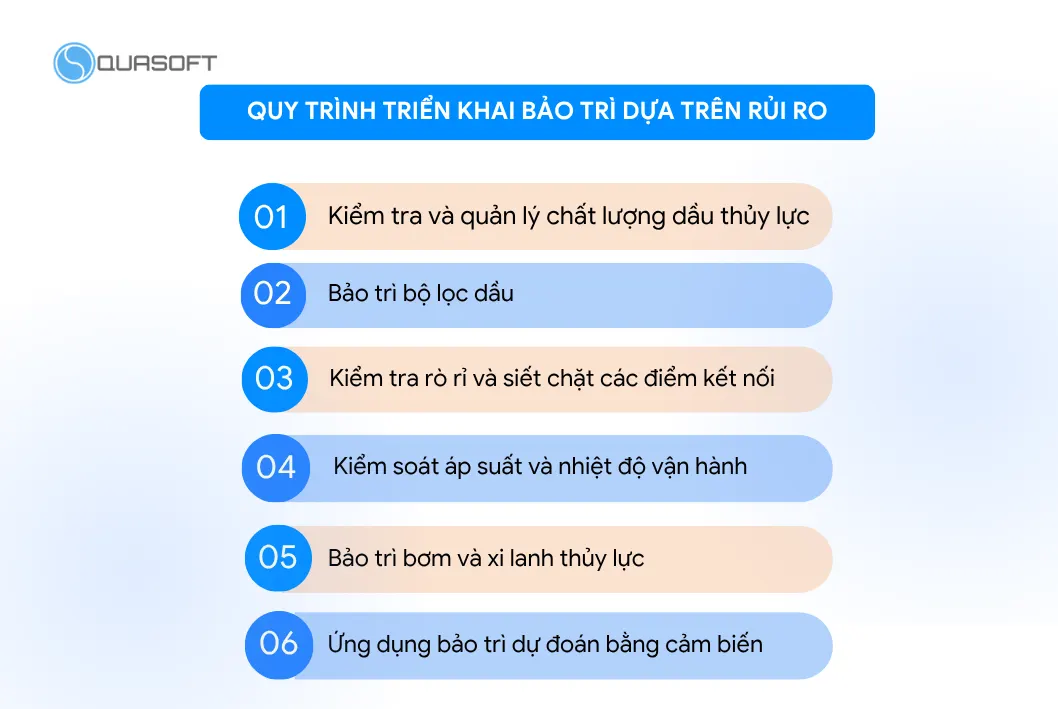

Quy trình bảo trì hệ thống thuỷ lực cho doanh nghiệp
Kiểm tra và quản lý chất lượng dầu thủy lực
Dầu là yếu tố cốt lõi quyết định hiệu suất toàn hệ thống nên cần được đưa vào quy trình kiểm tra thường xuyên thay vì chỉ xử lý khi có sự cố. Các bước cụ thể bao gồm:
- Kiểm tra mức dầu trong thùng chứa theo đúng vạch quy định trước mỗi ca vận hành
- Quan sát màu sắc và độ trong của dầu, dầu chuyển đen, đục hoặc có cặn lắng là dấu hiệu nhiễm bẩn cần xử lý
- Đo độ nhớt định kỳ bằng bộ kit tại chỗ hoặc gửi mẫu đến phòng thí nghiệm để phân tích chính xác hơn
- Theo dõi nhiệt độ dầu trong suốt quá trình vận hành, đối chiếu với ngưỡng an toàn của hệ thống
- Thay dầu định kỳ trong khoảng 2.000-4.000 giờ vận hành tùy điều kiện môi trường làm việc, không trộn lẫn nhiều loại dầu khác nhau và luôn tuân thủ đúng khuyến cáo của nhà sản xuất thiết bị
Bảo trì bộ lọc dầu
Quy trình bảo trì bộ lọc dầu nên bao gồm:
- Kiểm tra chỉ báo tắc lọc (nếu có) hoặc đo chênh áp trước và sau lọc để đánh giá mức độ tắc nghẽn
- Quan sát các dấu hiệu gián tiếp như áp suất giảm bất thường hoặc hệ thống hoạt động yếu, không ổn định
- Vệ sinh hoặc thay lõi lọc ngay khi phát hiện dấu hiệu tắc nghẽn, không chờ đến khi hệ thống ngừng hoạt động
- Ưu tiên sử dụng lọc đạt tiêu chuẩn chất lượng phù hợp với yêu cầu độ sạch của hệ thống, vì lọc kém chất lượng để tiết kiệm chi phí trước mắt thường dẫn đến chi phí sửa chữa lớn hơn nhiều về sau
- Ghi lại lịch sử thay lọc của từng vị trí để dự báo chu kỳ thay thế tiếp theo chính xác hơn
Kiểm tra rò rỉ và siết chặt các điểm kết nối
Rò rỉ là một trong những lỗi phổ biến nhất, thường xuất hiện tại khớp nối ống dẫn, phớt xi lanh, van điều khiển hoặc đầu nối bơm. Quy trình xử lý nên thực hiện theo các bước sau:
- Rà soát toàn bộ điểm nối, phớt và thân van theo một tuyến kiểm tra cố định để không bỏ sót vị trí nào
- Siết lại các mối nối bị lỏng đúng lực khuyến cáo của nhà sản xuất, tránh siết quá tay gây nứt ren hoặc hỏng gioăng
- Thay thế ngay phớt hoặc đoạn ống dẫn có dấu hiệu hư hỏng thay vì chỉ siết chặt tạm thời
- Đối chiếu áp suất trước và sau khu vực nghi ngờ rò rỉ để xác định chính xác nguyên nhân gốc, tránh xử lý sai vị trí
- Ghi nhận vị trí và tần suất rò rỉ lặp lại để đánh giá xem có cần thay đổi thiết kế đường ống hay không
Kiểm soát áp suất và nhiệt độ vận hành
Áp suất và nhiệt độ là hai thông số phản ánh trực tiếp sức khỏe của hệ thống, nên cần được theo dõi thường xuyên thay vì chỉ kiểm tra khi có nghi ngờ. Các bước thực hiện gồm:
- Theo dõi áp suất vận hành thực tế và đối chiếu với thông số thiết kế của nhà sản xuất, ghi nhận nếu có dao động bất thường
- Đo nhiệt độ dầu định kỳ, đảm bảo không vượt ngưỡng an toàn của hệ thống
- Kiểm tra hệ thống làm mát gồm quạt, két làm mát và đường dẫn nước hoặc dầu giải nhiệt để đảm bảo hoạt động hiệu quả
- Rà soát tải trọng vận hành thực tế, tránh để máy hoạt động vượt công suất thiết kế trong thời gian dài
- Xác định nguyên nhân gốc khi phát hiện quá nhiệt, thường đến từ dầu bị bẩn hoặc xuống cấp, lọc dầu bị tắc, hệ thống quá tải liên tục hoặc bộ phận làm mát kém hiệu quả
Bảo trì bơm và xi lanh thủy lực
Đây là hai cụm chi tiết chịu tải trực tiếp trong hệ thống nên cần quy trình bảo trì riêng, cụ thể như sau:
Đối với bơm thủy lực:
- Đảm bảo dầu luôn sạch và đủ mức trước khi khởi động, không để bơm chạy khô dù trong thời gian ngắn
- Kiểm tra định kỳ bạc đạn và các chi tiết chuyển động bên trong để phát hiện sớm dấu hiệu mòn
- Theo dõi số giờ hoạt động thực tế để dự báo thời điểm cần đại tu hoặc thay thế
Đối với xi lanh thủy lực:
- Quan sát bề mặt ty piston có trầy xước, cong vênh hay không sau mỗi ca vận hành có tải nặng
- Kiểm tra phớt làm kín tại hai đầu xi lanh, thay thế ngay khi có dấu hiệu rò rỉ
- Tránh để va đập mạnh vào ty piston trong quá trình vận hành hoặc khi di chuyển thiết bị
- Giữ bề mặt ty piston sạch sẽ, tránh bụi công nghiệp bám vào làm xước khi xi lanh hoạt động trở lại
Ứng dụng bảo trì dự đoán bằng cảm biến
Bên cạnh bảo trì theo lịch cố định, nhiều doanh nghiệp hiện đã triển khai thêm lớp giám sát bằng cảm biến trên các cụm thiết bị quan trọng để theo dõi tình trạng theo thời gian thực. Cách triển khai phổ biến gồm:
- Lắp cảm biến rung tại thân bơm và motor để phát hiện sớm dấu hiệu mòn bạc đạn hoặc lệch trục trước khi phát ra tiếng ồn rõ rệt
- Lắp cảm biến nhiệt độ và áp suất tại các điểm trọng yếu trên đường ống để theo dõi xu hướng biến động theo thời gian, thay vì chỉ đọc số liệu tức thời
- Thiết lập ngưỡng cảnh báo tự động để hệ thống gửi thông báo ngay khi thông số vượt giới hạn cho phép
- Phân tích dữ liệu lịch sử tích lũy để dự đoán thời điểm linh kiện có khả năng hỏng, từ đó lên kế hoạch thay thế đúng lúc
- Kết hợp dữ liệu cảm biến với lịch sử sửa chữa để liên tục điều chỉnh chu kỳ bảo trì phù hợp với điều kiện vận hành thực tế, tránh bảo trì quá sớm gây lãng phí hoặc quá muộn gây gián đoạn sản xuất
Lịch bảo trì hệ thống thuỷ lực khuyến nghị
|
Hạng mục kiểm tra |
Tần suất khuyến nghị |
| Kiểm tra mức dầu, dấu hiệu rò rỉ bên ngoài | Hàng ngày |
| Kiểm tra áp suất và nhiệt độ vận hành | Hàng tuần |
| Kiểm tra tình trạng bộ lọc dầu | Hàng tháng |
| Lấy mẫu phân tích chất lượng dầu | 1-3 tháng |
| Thay dầu thủy lực | 3-6 tháng hoặc theo giờ vận hành |
| Kiểm tra tổng thể bơm, van, xi lanh | 6-12 tháng |
| Nạp lại khí nitơ cho bình tích áp | Theo khuyến cáo của nhà sản xuất |
Tần suất cụ thể có thể điều chỉnh tùy theo cường độ vận hành, môi trường làm việc và khuyến cáo riêng của từng nhà sản xuất thiết bị, nhưng khung tham khảo trên là điểm khởi đầu phù hợp cho phần lớn doanh nghiệp sản xuất.
Ví dụ minh hoạ về bảo trì hệ thống thuỷ lực trong doanh nghiệp
Một công ty sản xuất linh kiện nhựa với 15 máy ép thủy lực vận hành hai ca mỗi ngày từng quản lý bảo trì hoàn toàn bằng sổ tay giấy.
- Một số vấn để thường xuyên xảy ra: Trung bình mỗi tháng, nhà máy phát sinh khoảng 3-4 lần dừng máy đột xuất do rò rỉ dầu hoặc bơm quá nhiệt, mỗi lần mất từ 4-6 giờ để xử lý vì thiếu phụ tùng thay thế tại chỗ và không ai nắm rõ lịch sử bảo trì của từng máy.
- Giải pháp bảo trì: Lắp đồng hồ đo áp suất và nhiệt độ tại 5 máy ép quan trọng nhất, đồng thời chuyển việc quản lý tồn kho dầu và lọc từ sổ sách sang phần mềm
- Kết quả: Nhà máy ghi nhận số lần dừng máy đột xuất giảm còn khoảng 1 lần mỗi tháng sau hai quý triển khai, đồng thời thời gian xử lý mỗi sự cố rút ngắn đáng kể nhờ luôn có sẵn phụ tùng thay thế.
Giải bài toán bảo trì hệ thống thuỷ lực thủ công bằng phần mềm quản lý bảo trì Quasoft CMMS
Quasoft CMMS là giải pháp phần mềm quản lý bảo trì và thiết bị được xây dựng để số hóa toàn bộ quy trình này cho doanh nghiệp sản xuất, với một số tính năng có thể áp dụng trực tiếp vào công tác bảo trì hệ thống thủy lực:
- Quản lý tài sản theo cấu trúc phân cấp: Từng bơm, van, xi lanh trong hệ thống thủy lực được lưu hồ sơ kỹ thuật, vị trí lắp đặt và lịch sử bảo trì riêng, giúp kỹ thuật viên tra cứu nhanh khi cần xử lý sự cố.
- Tự động lập lịch bảo trì phòng ngừa: Hệ thống tự tạo lịch thay dầu, thay lọc theo chu kỳ thời gian hoặc theo số giờ vận hành thực tế, đồng thời gửi cảnh báo qua email, SMS hoặc ứng dụng di động khi sắp đến hạn.
- Bảo trì tiên đoán dựa trên cảm biến: Tích hợp dữ liệu nhiệt độ, độ rung và áp suất theo thời gian thực để phát hiện sớm dấu hiệu bất thường ở bơm hoặc van trước khi phát sinh hỏng hóc nghiêm trọng.
- Quản lý kho vật tư: Theo dõi tồn kho dầu thủy lực, lọc dầu, phớt làm kín theo vị trí kệ và tự động cảnh báo khi tồn kho chạm mức tối thiểu, tránh gián đoạn vì thiếu phụ tùng thay thế.
- Hệ thống báo cáo MTTR, MTBF, OEE: Cung cấp số liệu cụ thể về hiệu suất bảo trì, giúp ban lãnh đạo đánh giá và ra quyết định đầu tư dựa trên dữ liệu thay vì cảm tính.
- CMMS Mobile: Kỹ thuật viên có thể quét mã QR ngay tại vị trí thiết bị để cập nhật tình trạng, đính kèm hình ảnh hiện trường và ký xác nhận công việc mà không cần quay lại văn phòng.
Các câu hỏi thường gặp về quy trình bảo trì hệ thống thuỷ lực
1. Bảo trì hệ thống thủy lực gồm những gì?
Các hạng mục chính gồm kiểm tra dầu, bộ lọc, bơm, van, xi lanh, ống, khớp nối, phớt và các thông số như áp suất, nhiệt độ, độ rung, tiếng ồn. Phạm vi cụ thể cần căn cứ vào thiết kế và hướng dẫn của nhà sản xuất.
2. Bao lâu nên bảo trì hệ thống thủy lực một lần?
Không có con số cố định cho mọi trường hợp, nhưng phần lớn hệ thống cần kiểm tra mức dầu và rò rỉ hàng ngày, kiểm tra áp suất hàng tuần, và bảo trì tổng thể từ 6-12 tháng một lần. Tần suất cụ thể phụ thuộc vào cường độ vận hành và khuyến cáo của nhà sản xuất.
3. Khi nào cần thay dầu thủy lực?
Nên thay hoặc xử lý dầu dựa trên yêu cầu kỹ thuật, tình trạng dầu và điều kiện vận hành thay vì chỉ dựa vào một mốc thời gian cố định. Với hệ thống yêu cầu kiểm soát nghiêm ngặt, có thể sử dụng phân tích dầu và tiêu chí độ sạch phù hợp.
4. Dấu hiệu nào cho thấy hệ thống thủy lực cần bảo trì ngay?
Tiếng ồn hoặc rung bất thường ở bơm, áp suất sụt giảm, dầu chuyển màu đục hoặc có mùi khét, và xi lanh hoạt động chậm giật đều là những dấu hiệu cần kiểm tra ngay, không nên chờ đến lịch định kỳ.
5. Doanh nghiệp có cần phần mềm CMMS để quản lý bảo trì thủy lực không?
Với hệ thống nhỏ, quản lý thủ công vẫn có thể áp dụng được, nhưng khi số lượng thiết bị tăng lên, phần mềm CMMS giúp tự động hóa lịch bảo trì, quản lý vật tư và cung cấp dữ liệu để đánh giá hiệu quả, giảm đáng kể rủi ro bỏ sót lịch bảo trì.
Kết luận
Bảo trì hệ thống thủy lực là một quyết định kinh doanh ảnh hưởng trực tiếp đến năng suất, chi phí vận hành và an toàn lao động của cả nhà máy. Từ việc hiểu rõ cấu tạo hệ thống, nhận diện sớm dấu hiệu bất thường, tuân thủ quy trình bảo trì chuẩn kỹ thuật cho đến xây dựng lịch bảo trì rõ ràng theo từng hạng mục, tất cả đều là những mắt xích cần được thực hiện đồng bộ thay vì rời rạc.
Quasoft CMMS chính là bước chuyển đổi giúp toàn bộ quy trình từ lập lịch, giám sát tình trạng thiết bị đến quản lý vật tư tất cả được số hóa và vận hành trên một nền tảng thống nhất.
